Højtryks turbin bypassventil

Til omdirigering af damp

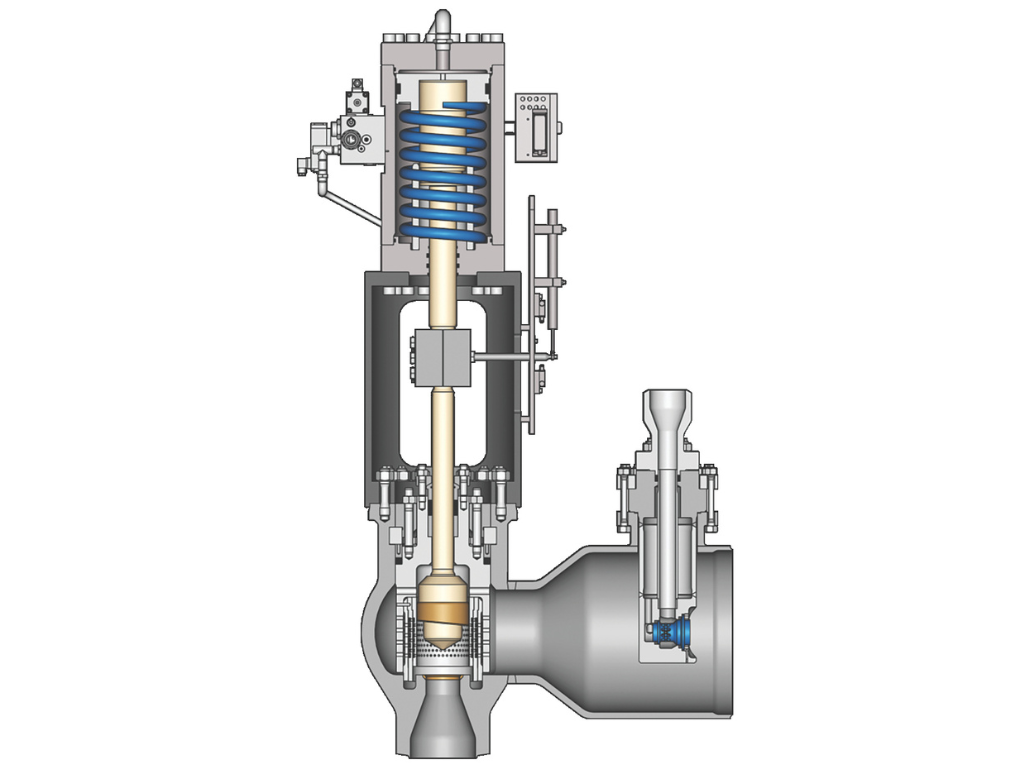

Denne højtryks turbin bypassventil, type SiRa BHsT fra IMI B&R, er designet til at omdirigere noget eller al damp fra hovedkedlen væk fra turbinen og ind i den kolde eftervarmeledning. Ventilen sikrer en kontrolleret reduktion af både tryk og temperatur, så dampen sikkert kan overføres mellem systemerne.

Avanceret tryk- og temperaturstyring
Trykreduktionen opnås gennem flere trin, hvor ventilspindlen præcist regulerer dampstrømmen. Ved åbning ledes en del af dampen også gennem et integreret rør til dampforstøvningsindsprøjtningsdysen på ventilens afgangsside, hvilket sikrer en optimal regulering af dampkvaliteten.

Anvendelse og funktion
Ventilen anvendes primært under opstart og nedlukning af anlægget for at beskytte turbinen, men den kan også bruges til kontinuerlig drift. Den robuste konstruktion og præcise styring sikrer lang levetid og pålidelig ydelse under krævende forhold.

Teknisk specifikation
Ventilen kan håndtere et indgangstryk på op til 320 bar[a] og temperaturer op til 650°C. Tilslutningen er svejseende og tilpasses kundens specifikationer.
Designet er udformet med vinkelhus og lodret spindel med aktuator. Aktiveringen sker via en dobbeltvirkende hydraulisk aktuator med fjeder, hvilket giver en præcis og pålidelig funktion. Tæthedsklassen er i overensstemmelse med DIN 60534-4 part 3 – Leakage Class V, ASME B16-104 – Class V og ANSI FCI 70-2 – Class V.
Som en ekstra mulighed kan ventilen leveres med et SIL III-certificeret system i henhold til IEC EN 61511, kombineret med MT 5356-styring, hvilket øger driftssikkerheden og systemets beskyttelse.
